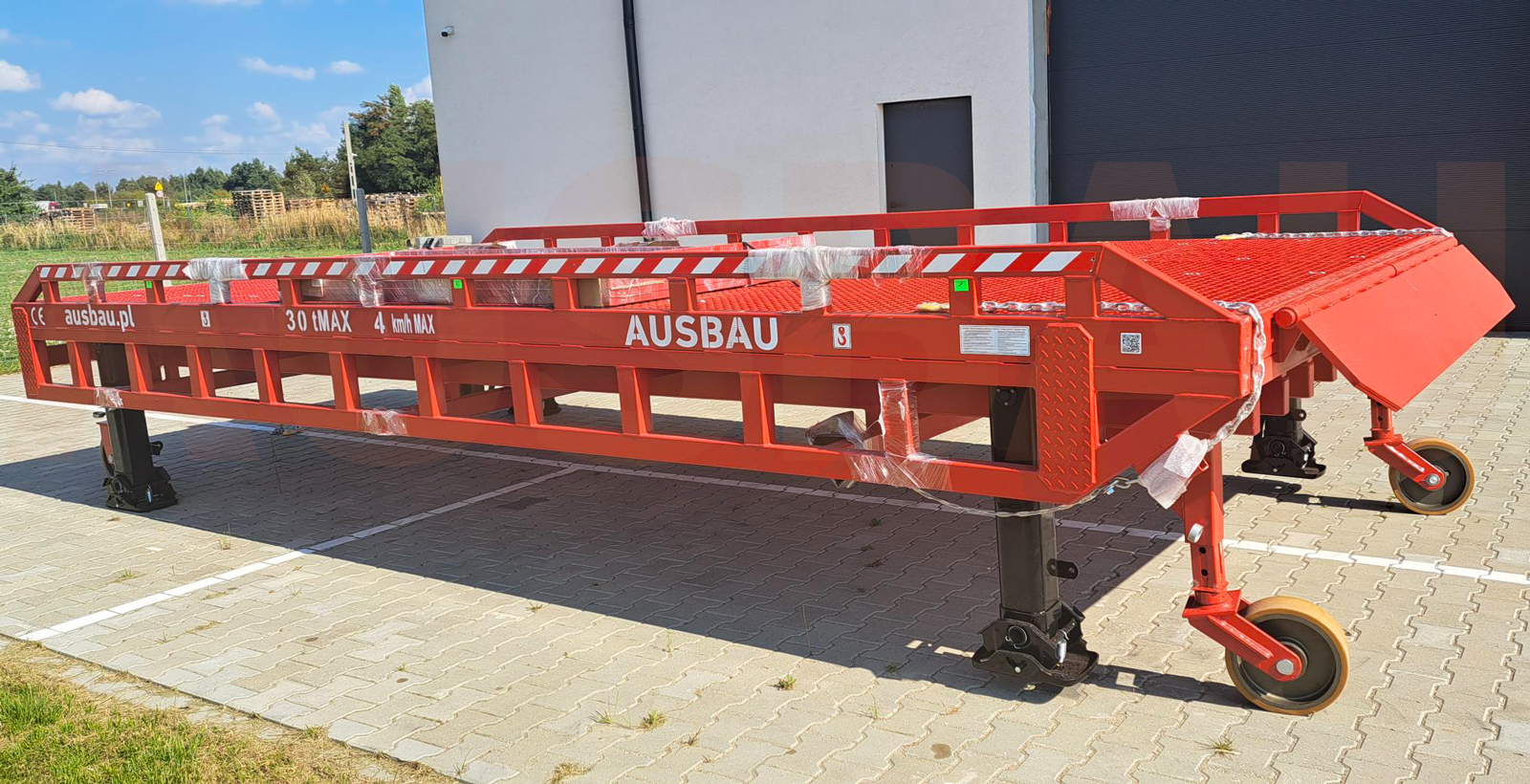

Quai de chargement AUSBAU-PLT

Dans les conditions où les entrepôts ne sont pas équipés de stations d’accueil standard pour le chargement, le quai de chargement AUSBAU-PLT est utilisée. La plate-forme de chargement AUSBAU-PLT est installée sur la paroi de l’entrepôt de l’extérieur, élargissant la zone de service et facilitant les manœuvres à l’approche des camions à l’ouverture.

Le quai de chargement peut être un quai unique ou peut comprendre des modules interconnectés séparés qui permettent d’accéder aux véhicules, aux échelles, aux marches et aux ponts de chargement. Étant une structure préfabriquée, la plate-forme de chargement AUSBAU-PLT, si nécessaire, peut être déplacée à l’intérieur ou à l’extérieur de l’entrepôt.

Plate-forme d'égalisation AUSBAU-PLT

Pour les quais de chargement, comme les rampes, des options supplémentaires sont prévues. Ainsi, en fonction de la nature des travaux de chargement, il est possible d’installer un niveleur de quai ou un pont pliant, des pieds de support pour le réglage en hauteur et un pont à charnière supplémentaire. Pour une plus grande sécurité des employés, les plates-formes peuvent être équipées de mains courantes, de bordures de protection et de supports de pare-chocs.

Caractéristiques techniques de quai de chargement modulaire AUSBAU-PLT:

  • charge de 3 à 12 tonnes et plus à volonté;
  • pont articulé 2000x300mm inclus;
  • surface de manœuvre de 9,6 à 16,8 m2 et plus à volonté;
  • hauteur standard 1200mm et autres sur demande;
  • fixation de la plate-forme au sol avec des ancres si nécessaire;
  • chaussée de caillebotis ou d’autres types sur demande;
  • deux renforts de poutre sous chaque jambe de force pour augmenter la stabilité dynamique;
  • ensemble complet (la plate-forme est immédiatement prête à fonctionner après l’installation).

Options supplémentaires pour la plate-forme de chargement AUSBAU-PLT

1. Guide de roue pour camion (OPT-RRB) 1780х500х308 mm, paire.

1. Guide de roue pour camion (OPT-RRB) 1780х500х308 mm, paire.

2. Plate-forme de nivellement intégrée à la place du pont FxD (OPT-DL).

2. Plate-forme de nivellement intégrée à la place du pont FxD (OPT-DL).

3. Réglage en hauteur sur 2 côtés G (OPT-HA2). Réglage en hauteur H avec pieds de support montés des deux côtés de G.

3. Réglage en hauteur sur 2 côtés G (OPT-HA2). Réglage en hauteur H avec pieds de support montés des deux côtés de G.

4. Pont supplémentaire (OPT-AB). Pont articulé de raccordement supplémentaire 300x2000mm du côté libre de G ou L.

4. Pont supplémentaire (OPT-AB). Pont articulé de raccordement supplémentaire 300x2000mm du côté libre de G ou L.

5. Le garde-corps sur la rampe est un passage sécurisé pour les piétons grâce à une rambarde de 1 000 mm de hauteur. Ils sont installés à la place des clôtures de base (hauteur 250 mm).

5. Le garde-corps sur la rampe est un passage sécurisé pour les piétons grâce à une rambarde de 1 000 mm de hauteur. Ils sont installés à la place des clôtures de base (hauteur 250 mm).

6. Butées rectangulaires en caoutchouc (OPT-RRB) 400x250x100 mm, paire.

6. Butées rectangulaires en caoutchouc (OPT-RRB) 400x250x100 mm, paire.

7. Calandre galvanisée à la place de l’usuelle (OPT-ZRS).

7. Calandre galvanisée à la place de l’usuelle (OPT-ZRS).

8. L’échelle d’accès à la plate-forme (OPT-LD).

8. L’échelle d’accès à la plate-forme (OPT-LD).

9. Le régulateur d’hauteur (OPT-HA1). Régulateur de hauteur H avec des pieds de support montés sur le 1er côté G (sous le pont FxD).

9. Le régulateur d’hauteur (OPT-HA1). Régulateur de hauteur H avec des pieds de support montés sur le 1er côté G (sous le pont FxD).

10. Une paire de roues pour le déplacement local (OPT-WL). Vous permet de déplacer la rampe d’une porte à une autre à l’aide d’un chargeur.

10. Une paire de roues pour le déplacement local (OPT-WL). Vous permet de déplacer la rampe d’une porte à une autre à l’aide d’un chargeur.

11. Toit sur la plate-forme LXG (OPT-RF). Kit démonté — installé sur site par le client.

11. Toit sur la plate-forme LXG (OPT-RF). Kit démonté — installé sur site par le client.

12. Des Balustrade sur les 2 côtés L (OPT-HRL). Pour une plus grande sécurité des piétons travaillant sur la plate-forme. La hauteur est de 1000 mm.

12. Des Balustrade sur les 2 côtés L (OPT-HRL). Pour une plus grande sécurité des piétons travaillant sur la plate-forme. La hauteur est de 1000 mm.

13. Butées en caoutchouc sur le côté L (OPT-DRBL). Type D, dimensions: 90×80 mm.

13. Butées en caoutchouc sur le côté L (OPT-DRBL). Type D, dimensions: 90×80 mm.

14. Butées en caoutchouc sur le côté G (OPT-DRBG). Type D, dimensions: 90×80 mm.

14. Butées en caoutchouc sur le côté G (OPT-DRBG). Type D, dimensions: 90×80 mm.

Tailles des modèles standard de la plateforme de chargement AUSBAU-PLT:

Platforma załadunkowa AUSBAU-PLT

# Modèle Charge, kg Dimensions de la platforme, mm
G L D LD H F F1
1 PLT3-2400×4000 3000 2400 4000 300 4300 1200 2000 300
2 PLT3-2400×6000 3000 2400 6000 300 6300 1200 2000 300
3 PLT3-2800×4000 3000 2800 4000 300 4300 1200 2000 700
4 PLT3-2800×6000 3000 2800 6000 300 6300 1200 2000 700
5 PLT8-2400×4000 8000 2400 4000 300 4300 1200 2000 300
6 PLT8-2400×6000 8000 2400 6000 300 6300 1200 2000 300
7 PLT8-2800×4000 8000 2800 4000 300 4300 1200 2000 700
8 PLT8-2800×6000 8000 2800 6000 300 6300 1200 2000 700
9 PLT12-2400×4000 12000 2400 4000 300 4300 1200 2000 300
10 PLT12-2400×6000 12000 2400 6000 300 6300 1200 2000 300
11 PLT12-2800×4000 12000 2800 4000 300 4300 1200 2000 700
12 PLT12-2800×6000 12000 2800 6000 300 6300 1200 2000 700

Si vous ne savez pas quelle solution vous convient le mieux, nos spécialistes vous conseilleront. Nous proposerons différentes solutions pour votre entrepôt qui vous aideront dans votre entreprise.
